Bevor du dich für einen Digitalzylinder entscheidest, gibt es eine entscheidende Frage zu klären: Welche Länge braucht dein neuer Zylinder, damit er perfekt in deine Tür passt? Mit ein paar einfachen Handgriffen findest du das in unter zwei Minuten heraus. In dieser Anleitung zeigen wir dir Schritt für Schritt, wie du die Zylinderlänge richtig misst, damit dein neuer ELCON Digitalzylinder auf Anhieb passt.
Warum die richtige Zylinderlänge so wichtig ist
Ein Digitalzylinder muss genau zur Dicke deiner Tür passen. Ist er zu kurz, schließt er nicht richtig oder lässt sich gar nicht erst einbauen. Ist er zu lang, steht er unschön weit aus der Tür heraus und kann zur Sicherheitslücke werden. Aufbruchsicher ist ein Zylinder nur dann, wenn er innen und außen sauber abschließt.
Die gute Nachricht: Die richtige Länge zu messen ist einfach. Du brauchst nur einen Zollstock oder ein Maßband und etwa zwei Minuten Zeit.
Was du wissen musst: Zylinderlänge besteht aus zwei Werten
Ein Profilzylinder wird immer mit zwei Maßen angegeben, zum Beispiel 30/35 mm. Diese Werte stehen für:
- Innenmaß: Der Teil des Zylinders, der zur Innenseite deiner Wohnung oder deines Hauses zeigt
- Außenmaß: Der Teil, der nach außen, also zur Eingangsseite zeigt
Beide Werte werden ab der Mitte der Stulpschraube gemessen, also der Schraube, die den Zylinder im Schloss fixiert. Diese Schraube ist meist an der Seite der Tür sichtbar, wenn sie offen steht.
Schritt-für-Schritt: So misst du die Zylinderlänge
Schritt 1: Tür öffnen und Stulpschraube finden
Öffne deine Tür und schau auf die Schmalseite (dort, wo die Tür schließt). Du siehst dort einen schmalen Metallstreifen, das ist der Stulp. In der Mitte dieses Stulps befindet sich eine Schraube, die den Schließzylinder fixiert. Das ist die Stulpschraube und gleichzeitig dein Messreferenzpunkt.
Schritt 2: Innenmaß messen
Miss von der Mitte der Stulpschraube bis zum äußersten Punkt des Zylinders auf der Innenseite deiner Tür (also dort, wo du dich befindest, wenn die Wohnungstür geschlossen ist).
Notiere dir den Wert in Millimetern.
Schritt 3: Außenmaß messen
Jetzt misst du das Gegenstück: von der Mitte der Stulpschraube bis zum äußersten Punkt des Zylinders auf der Außenseite deiner Tür.
Auch diesen Wert notierst du in Millimetern.
Schritt 4: Werte kombinieren
Schreib die beiden Werte in der Form Innen/Außen auf, zum Beispiel 30/35 mm. Diese Angabe brauchst du, wenn du deinen neuen Digitalzylinder bestellst.
Tipps für ein genaues Ergebnis
- Immer ab der Stulpschraube messen. Nicht ab dem Türblatt, nicht ab dem Beschlag. Die Stulpschraube ist der einzige verlässliche Bezugspunkt.
- Auf 5 mm runden. Profilzylinder werden in 5-mm-Schritten gefertigt (z. B. 30, 35, 40, 45 mm). Wenn dein Maß zwischen zwei Werten liegt, wähle den nächstgrößeren.
- Zwei verschiedene Werte sind normal. Innen- und Außenmaß sind selten gleich. Bei den meisten Türen ist die Außenseite ein paar Millimeter länger, weil dort zusätzlich ein Beschlag oder Schutzbeschlag montiert ist.
- Bei Unsicherheit lieber einmal mehr messen. Ein um 5 mm zu kurzer Zylinder lässt sich nicht einbauen, ein zu langer steht hervor und kann ein Sicherheitsrisiko sein.
Welche ELCON Digitalzylinder passen zu deiner Tür?
Sobald du die Maße kennst, findest du im ELCON-Sortiment den passenden Digitalzylinder:

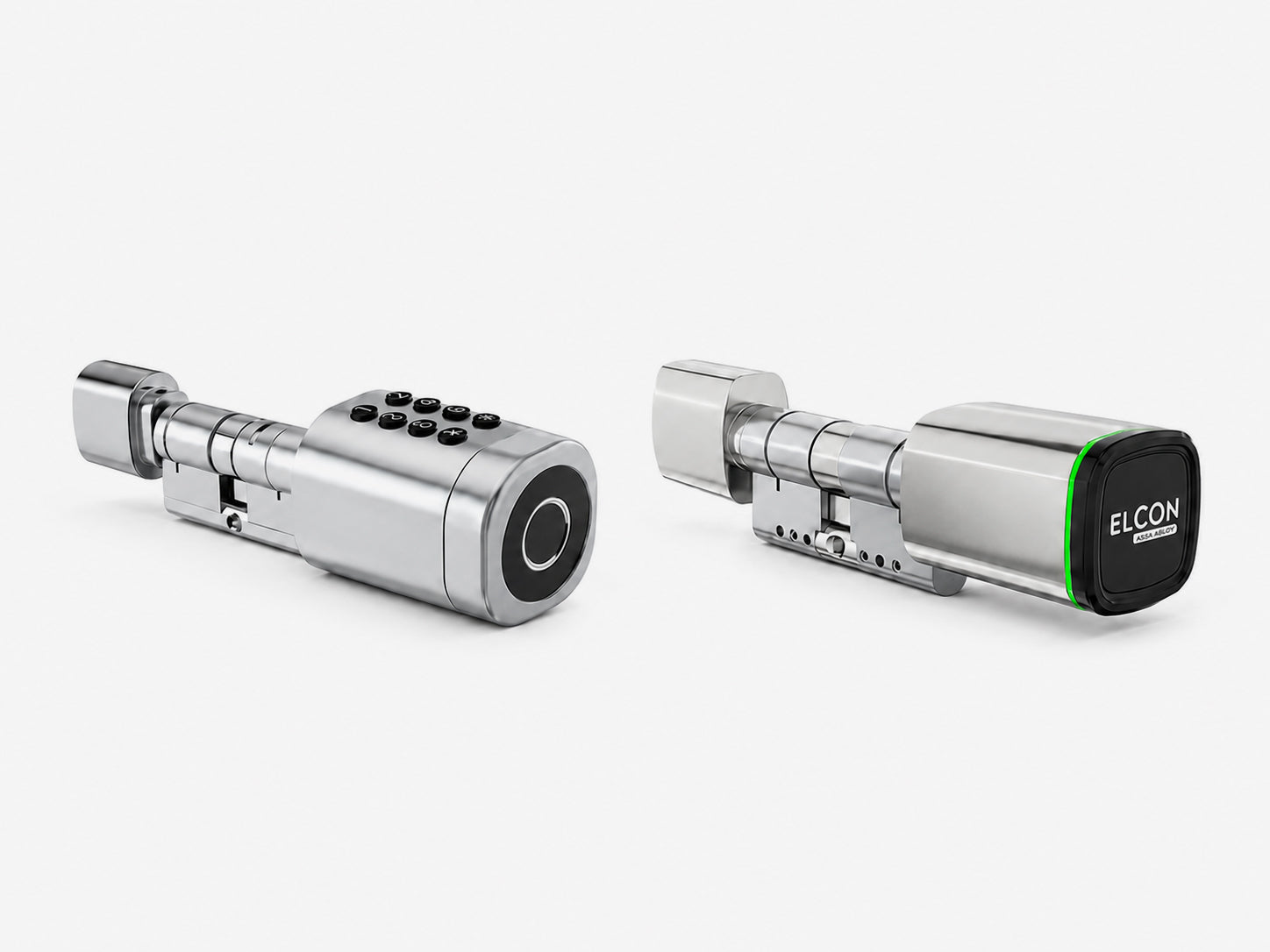

- ELCON EL2: Unser kompakter Digitalzylinder für Privathaushalte und kleine Gewerbeobjekte. Bluetooth, App-Steuerung und optional Remote-Funktion über die ELCON Bridge.
- ELCON EL20: Die erweiterte Variante mit zusätzlichen Funktionen für anspruchsvollere Anwendungen.
Beide Modelle gibt es in verschiedenen Längenkombinationen. Eine Übersicht findest du auf der Kategorienseite der smarten Digitalzylinder.
Noch einfacher: der ELCON Kompatibilitäts-Check
Du willst nicht selbst messen oder bist dir bei deinen Werten unsicher? Dann nutze den ELCON Kompatibilitäts-Check. In wenigen Schritten beantwortest du ein paar Fragen zu deiner Tür, und das Tool empfiehlt dir das passende Modell mit der richtigen Länge. So kannst du sicher sein, dass dein neuer Digitalzylinder auf Anhieb passt.
Fazit
Die richtige Zylinderlänge zu finden ist keine Hexerei. Mit Zollstock, Stulpschraube als Referenzpunkt und zwei sauberen Messungen hast du in unter zwei Minuten alle Daten, die du brauchst. Wenn du dann noch unsicher bist, hilft dir der Konfigurator beim finalen Check.
So steht deinem Umstieg auf einen smarten Zutritt nichts mehr im Weg.
Jetzt Digitalzylinder entdecken oder direkt zum Kompatibilitäts-Check.
